Автоматизация трубопроводных систем водоснабжения, отопления и вентиляции позволяет оперативно управлять потоками жидкостей и газов дистанционно. В такой схеме электромагнитный клапан становится ключевым исполнительным элементом, а его корректный подбор определяет надежность и безаварийность всей инженерной сети.
Классификация соленоидных клапанов по принципу работы
Электрический импульс на катушке создает магнитное поле, перемещающее сердечник. В результате электромагнитные клапаны открывают или перекрывают поток рабочей среды.
Понимание этой внутренней логики помогает правильно выбрать соленоидный клапан и избежать ошибок при проектировании схемы автоматики.
Нормально закрытые и нормально открытые устройства
Клапан нормально закрытый удерживает проход перекрытым без подачи питания. Такие модели используют в аварийных отсекателях утечек и других узлах, где проток требуется включать только на ограниченное время.
Клапан нормально открытый подходит для контуров постоянной циркуляции, поскольку при отключении питания сохраняет проход открытым. Бистабильные клапаны меняют положение коротким импульсом и заметно сокращают расход электроэнергии.
Прямое и косвенное действие механизма
Клапан прямого действия срабатывает даже при нулевом перепаде давления. Поэтому он подходит для самотечных контуров, замкнутых резервуаров и систем с небольшим расходом.
Клапан косвенного действия использует энергию давления рабочей среды и требует минимального перепада для открытия. Зато такие модели эффективно работают с большими расходами в магистральных трубопроводах.
Ключевые параметры подбора оборудования
Перед покупкой арматуры необходимо комплексно сопоставить характеристики системы и условия эксплуатации. Для надежной работы соленоидный клапан должен соответствовать не одному, а сразу нескольким параметрам:
- рабочее давление в магистрали;
- температура и агрессивность среды;
- пропускная способность сечения;
- стабильность параметров электросети.
Несоответствие хотя бы одного показателя способно привести к перегреву и выходу катушки из строя, нарушению срабатывания или протечке уплотнения. Поэтому электромагнитные клапаны выбирают с учетом реального режима работы, а не только диаметра трубы.
Материалы корпуса и уплотнительных мембран

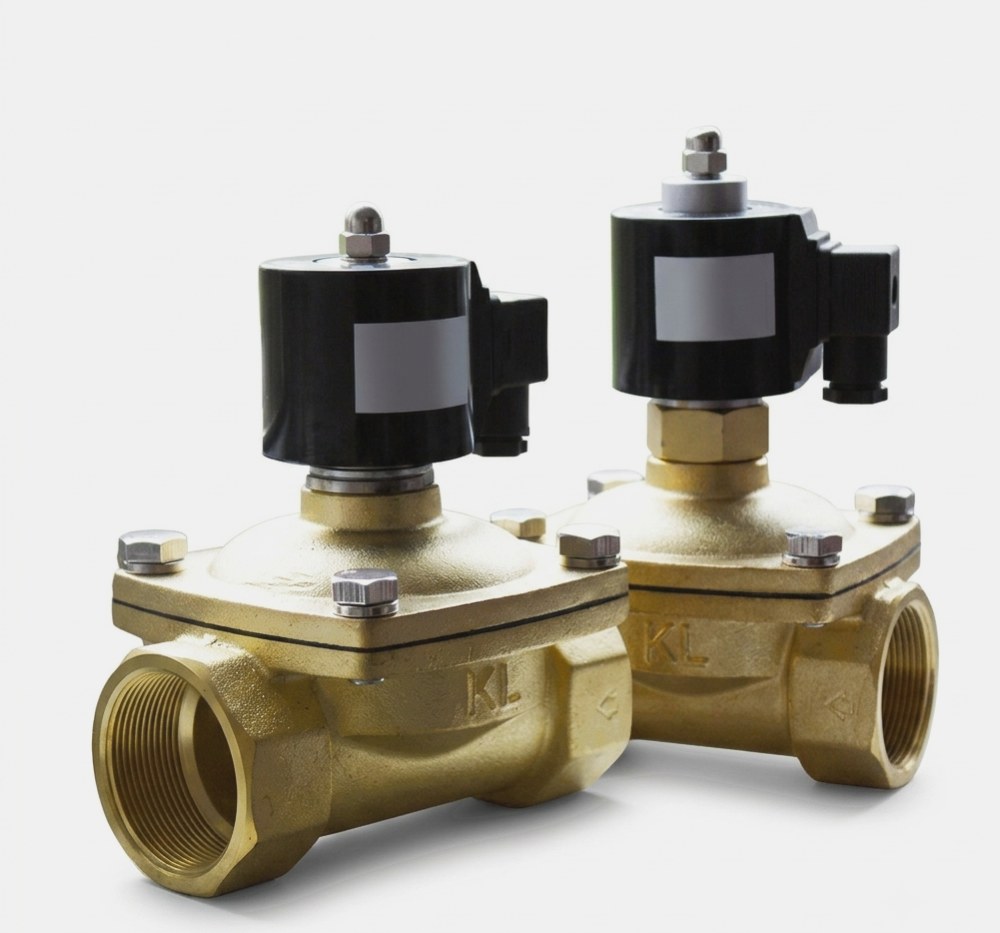

Материал корпуса и мембраны подбирают с учетом рабочей среды: воды, пара, воздуха или нефтепродуктов. Латунные корпуса востребованы в бытовых и нейтральных сетях, а чугунные применяют в промышленности, в том числе на трубах больших диаметров.
Для стандартных температур и масел используют NBR, для горячей воды и пара — EPDM. Эластомер FKM, известный как Viton, подходит для агрессивных сред и повышенных температур, поэтому электромагнитные клапаны с таким уплотнением применяют в более сложных условиях.
Электрическое напряжение и тип подключения
Соленоидный клапан комплектуется катушкой на 12V, 24V, 220V или 380V, поэтому напряжение должно соответствовать цепи управления. Для узлов непрерывной работы выбирают катушки длительного действия, рассчитанные на постоянное включение.

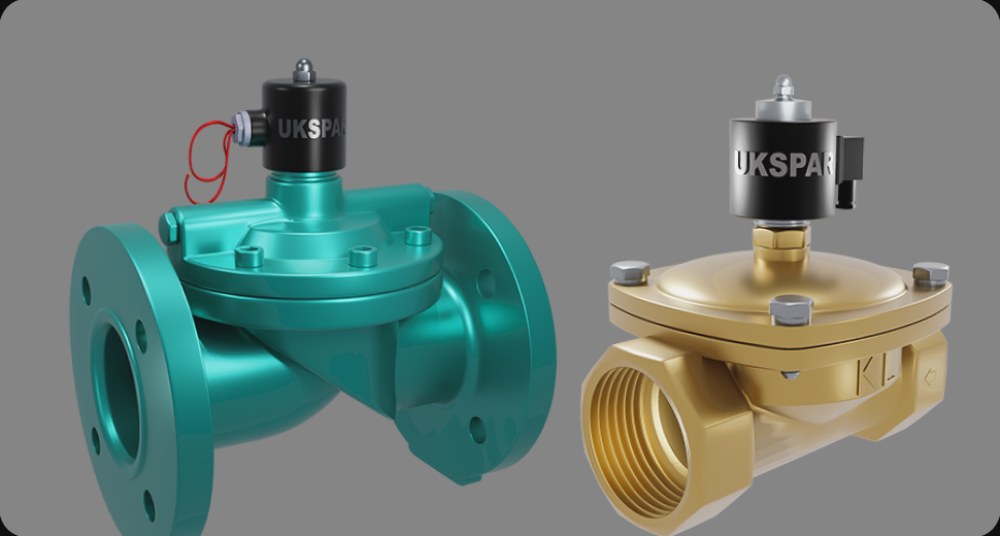

В компактных установках обычно используют резьбовое муфтовое соединение. Фланцевое крепление выбирают для промышленных сетей, магистралей большого диаметра и систем с высоким рабочим давлением.
Надежные решения для автоматизации от бренда UKSPAR
UKSPAR предлагает сертифицированные электромагнитные клапаны с прямыми поставками от производителя со складов в Киеве по оптовым ценам. В ассортименте представлены серии Fig. G336-NC, Fig. G336-NO, Fig. G101, Fig. G330 и Fig. G331, доступные на сайте ukspar.ua.
Подбор по типу действия, материалу, уплотнению, напряжению и способу подключения позволяет выбрать соленоидный клапан под конкретную систему. Грамотно подобранная арматура обеспечивает инженерным сетям стабильную, безопасную работу и длительный срок службы.
